• 阶梯教室

1.1吊顶及侧墙声学处理措施：

吊顶采用折板式造型做法，折板倾斜角度15°，向上倾角指向讲台方向，平行直面采用2×12mm纸面石膏板，灯槽部分采用木夹板。

侧墙下部沿用原设计做法，达成扩散效果，造型内部不做填充物要求；上部材料采用皮革饰面软包，内衬50mm厚、容重24kg/m³离心玻璃棉。

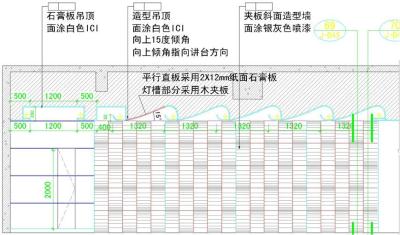

图1  阶梯教室侧墙及天花声学处理图

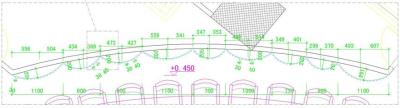

图2  阶梯教室侧墙声学处理剖面图

1.2后墙声学处理措施：

后墙下部沿用原设计做法，达成扩散效果，造型内部不做填充物要求；上部材料采用皮革饰面软包，内衬50mm厚、容重24kg/m³离心玻璃棉。

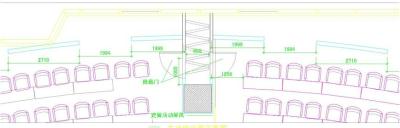

图3  阶梯教室后墙声学处理图

图4  阶梯教室后墙声学处理剖面图

1.3地面声学处理措施：

地面采用开绒地毯铺设方式，绒高不低于10mm。

• 多功能教室

2.1主讲台声反射罩：

主讲台两侧采用立式反射罩处理，面层采用双层5厘板构造，内部用木龙骨造型：

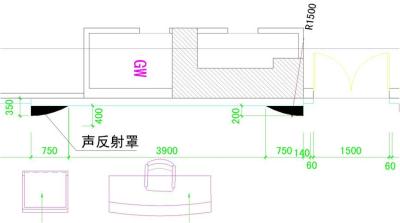

图5  多功能教室主讲台声反射罩做法图

2.2侧墙及吊顶造型声学处理措施：

吊顶采用折板式造型做法，折板倾斜角度15°，向上倾角指向讲台方向，平行直面采用2×12mm纸面石膏板，灯槽部分采用木夹板。

侧墙采取双层夹板斜面造型，达成扩散效果，造型内部不做填充物要求。

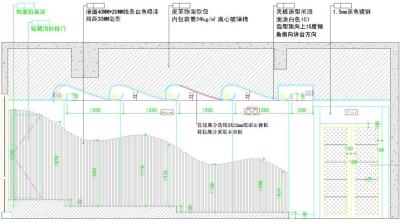

图6  多功能教室顶面造型及侧墙扩散做法图

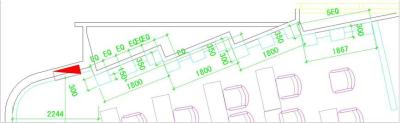

图7  多功能教室侧墙扩散做法剖面图

2.3后墙及窗帘声学处理措施：

后墙固定屏风上、下分别皮革饰面软包处理，内部填充50mm厚、容重24kg/m³离心玻璃棉；中间部分维持原设计扩散造型。

窗帘选用吸声布艺产品，无褶皱面密度不低于0.75kg/㎡，设计考虑一定褶皱量。

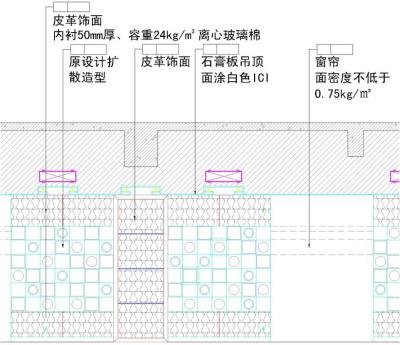

图8  多功能教室后墙及窗帘做法图

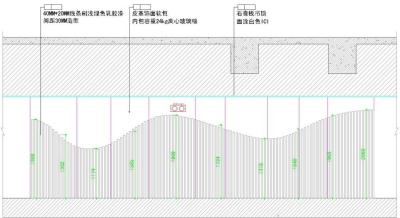

图9  多功能教室后墙做法剖面图

2.4活动屏风声学处理

由于活动屏风要考虑非使用时段的折叠要求，无法进行扩散处理，为了满足室内声场分布的需求，面层采用皮革饰面的做法，内衬50mm厚、容重24kg/m³离心玻璃棉。

• 噪声控制

阶梯教室与多功能教室均有空调系统，建议对空调系统进行消声与减振处理，以便保证教室内的本底噪声不超过使用要求。

风机盘管均用弹性吊杆与原楼板吊装，弹性吊杆一定要根据风机的重量选择相应的型号，同时考虑选择低噪声末端设备。

风管要使用消声风管，以便降低风机噪声对室内声环境的影响。

另外若教室外部噪声较高，或对教室内本底噪声要求较高，可以考虑安装专业隔声门。
